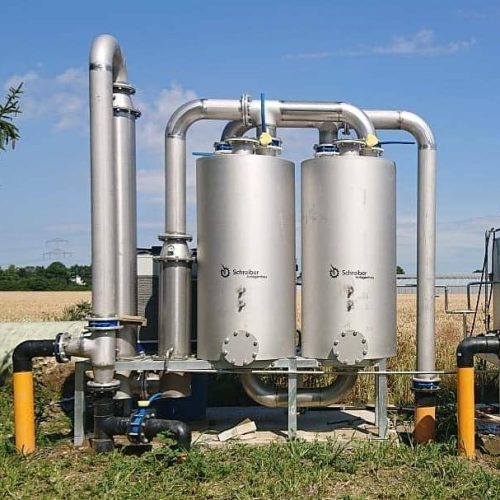

Gasaufbereitung – GABK Baureihe

Nicht die passende Größe für Ihre Anlage?

Auf Kundenwunsch kann die Gasaufbereitung speziell für Sie angepasst werden!

Bestehend aus:

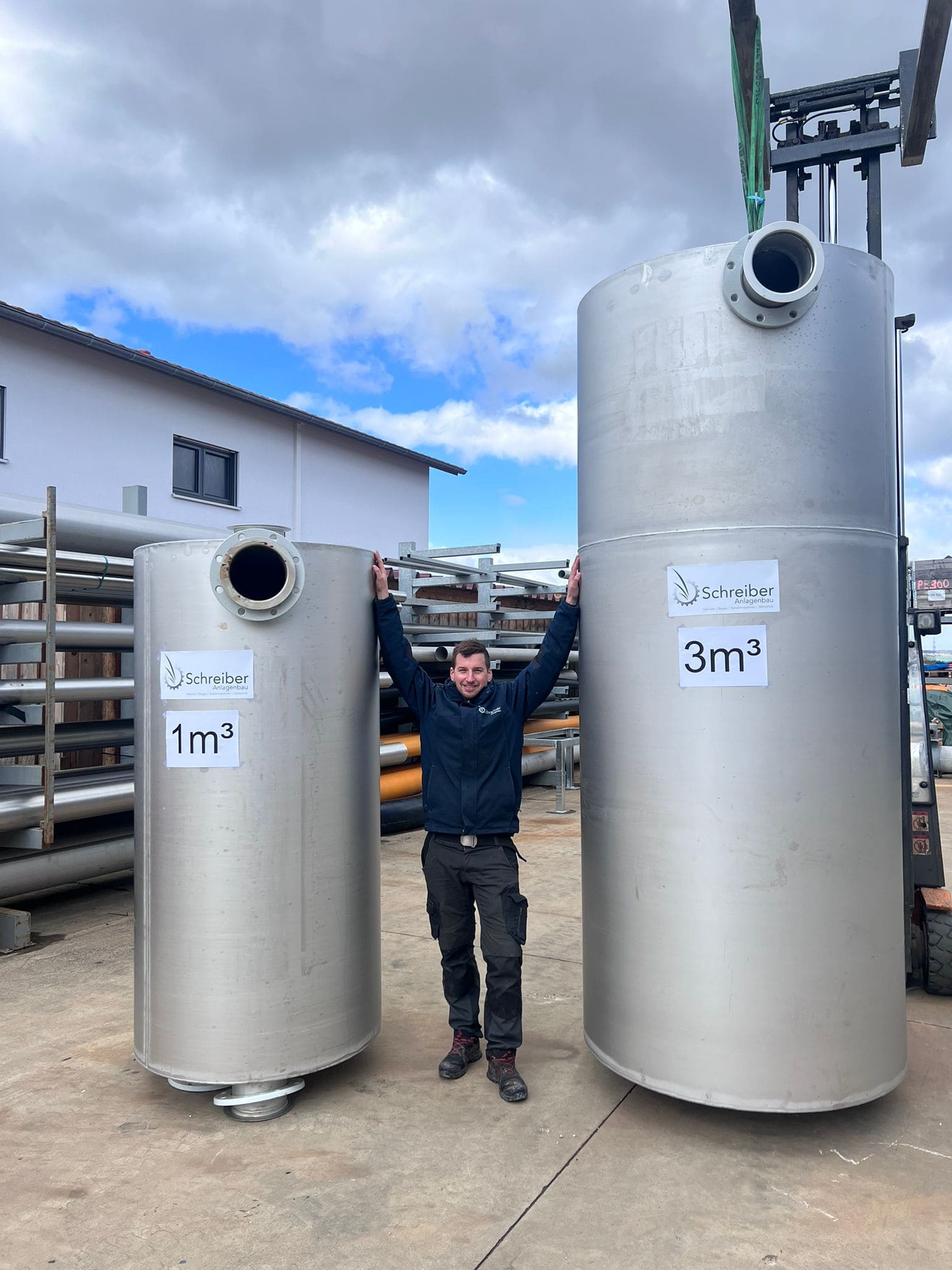

  • Aktivkohlefilter in Edelstahl mit 1,6 m³ Volumen (passend für ein Big Pack 500 kg)
  • Gaskühler und Erwärmung in Edelstahl mit 91 Tauschrohren und einem Durchmesser von 300 mm
  • Beruhigungszone mit verbesserter Oberfläche für eine optimale Kondensierung
  • Kälteaggregat mit erhöhtem Speichertank und intelligenter Steuerung
  • Grundgestell und komplette Verrohrung der Komponenten
  • schlüsselfertige Auslieferung für eine schnelle Montage

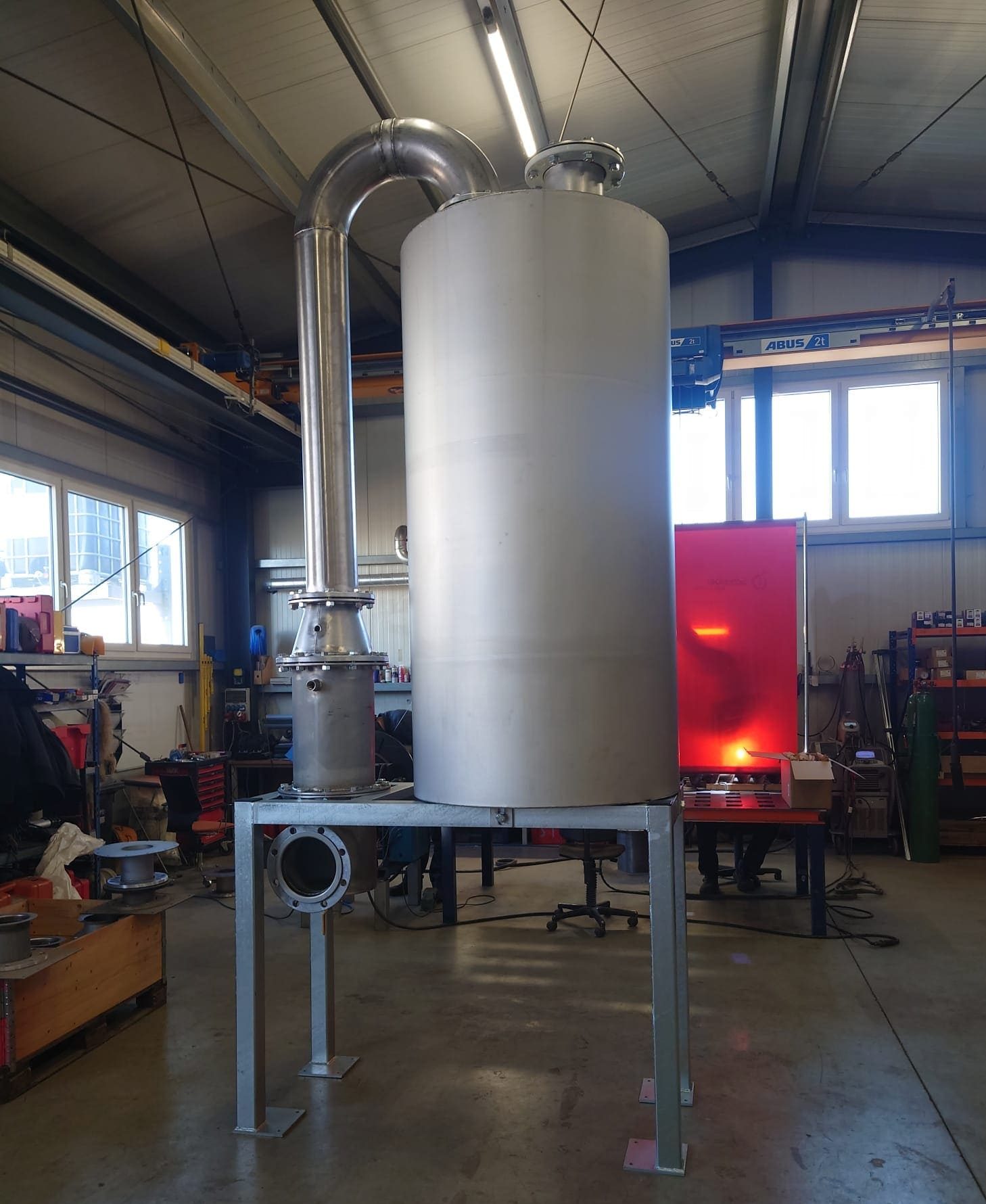

bestehend aus:

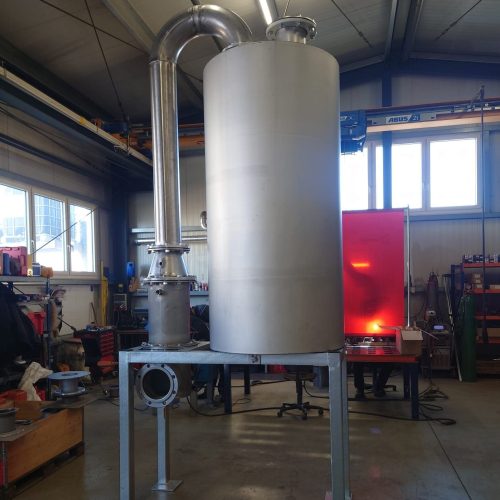

  • Aktivkohlefilter
    Befüllung erfolgt über Einfüllschacht in DN 200
    Entleerung erfolgt über Auslass in DN 200 mittels schräg eingeschweißtem Siebboden
    Durchmesser: 1000 mm, Höhe: 2000 mm
    Fassungsvermögen: rechnerisch 1,57 m³, effektiv 1,3 m³
  • Gaskühler
    Durchmesser 300 mit 91 Tauschrohren und einer
    Gesamtlänge von 2500 mm
  • Gaserwärmung
    Durchmesser 300 mit 91 Tauschrohren und einer
    Gesamtlänge von 500mm
  • Kälteaggregat
    Erzielbare Kälteleistung 20.7 kW
    Kühler konzipiert für Außenaufstellung
    Kältemittel R410a
    Inhalt Speichertank 150 Liter
    Leistungsaufnahme im Betriebspunkt 6.7 kW
  • Grundgestell
    Aus Stahl gefertigt und verzinkt
    Inkl. Verrohrung der Einzelkomponente
    Füllkörper für bessere Kondensierung zwischen der Kühlung und der Erwärmung
    exkl. wasserseitige Einbindung (muss Bauseits angeschlossen werden)
    Höhe: 800mm
    Breite: 1600mm
    Länge: 1600mm
  • Technische Daten
    Aufstellmaße: Höhe: 3600 mm, Breite: 1600 mm, Länge: 1600mm
    Gewicht: ca. 1500 kg
    Druckverlust der Gesamtanlage bei 500 m³/h
    Gasdurchsatz ca. 10 mbar
    Gasseitiger Anschluss in DN200
    Wasserseitiger Anschluss in 1″

bestehend aus:

  • Aktivkohlefilter
    Befüllung erfolgt über Einfüllschacht in DN 200
    Entleerung erfolgt über ein Auslass in DN 200 mittels schräg eingeschweißtem Siebboden
    Durchmesser: 1000 mm
    Höhe: 2000 mm
    Fassungsvermögen: rechnerisch 1,57 m³, effektiv 1,3 m³
  • Gaskühler
    Durchmesser 300 mit 91 Tauschrohren und einer
    Gesamtlänge von 1500 mm
  • Gaserwärmung
    Durchmesser 300 mit 91 Tauschrohren und einer
    Gesamtlänge von 500 mm
  • Kälteaggregat
    Erzielbare Kälteleistung 13,2 kW
    Kühler konzipiert für Außenaufstellung
    Kältemittel R410a
    Inhalt Speichertank 70 Liter
    Leistungsaufnahme im Betriebspunkt 4,8 kW
  • Grundgestell
    Aus Stahl gefertigt und verzinkt
    Inkl. Verrohrung der Einzelkomponente
    Füllkörper für bessere Kondensierung zwischen der Kühlung und der Erwärmung
    exkl. wasserseitige Einbindung (muss Bauseits angeschlossen werden)
    Höhe: 800mm
    Breite: 1600mm
    Länge: 1600mm
  • Technische Daten
    Aufstellmaße: Höhe: 3100 mm, Breite: 1600 mm, Länge: 1600mm
    Gewicht: ca. 1400 kg
    Druckverlust der Gesamtanlage bei 500 m³/h
    Gasdurchsatz ca. 6 mbar
    Gasseitiger Anschluss in DN200
    Wasserseitiger Anschluss in 1″
